HP Vectra QS 16S

Arnulf zu Linden

Du hast doch auch einen Vectra mit einer 68xxx-basierten Spezialkarte drin. Wie lief da denn die Treiberinstalation?

Die Doku zum Vectra QS 16S lässt erahnen, dass der mit MS-DOS 3.30 ausgeliefert wurde.

Arnulf zu Linden

Nach der Installation von MS-DOS 3.30 (HP OEM, angepasst für Vectra) ließen sich zwei Probleme lösen:

Der reserved memory, an dem sich FreeDOS die Zähne ausbiss, wird von dem HP-eigenen HPMM.SYS geknackt. Mit dem zu HPMM.SYS gehörenden RELOCATE.EXE lassen sich prinzipiell Treiber und TSRs in den reserved memory abschieben, wodurch im Arbeitsspeicher < 640 KiB weniger Müll rum dümpelt. Mit KEYBOARD.SYS und \HPHIL\MOUSE.COM funktioniert das.

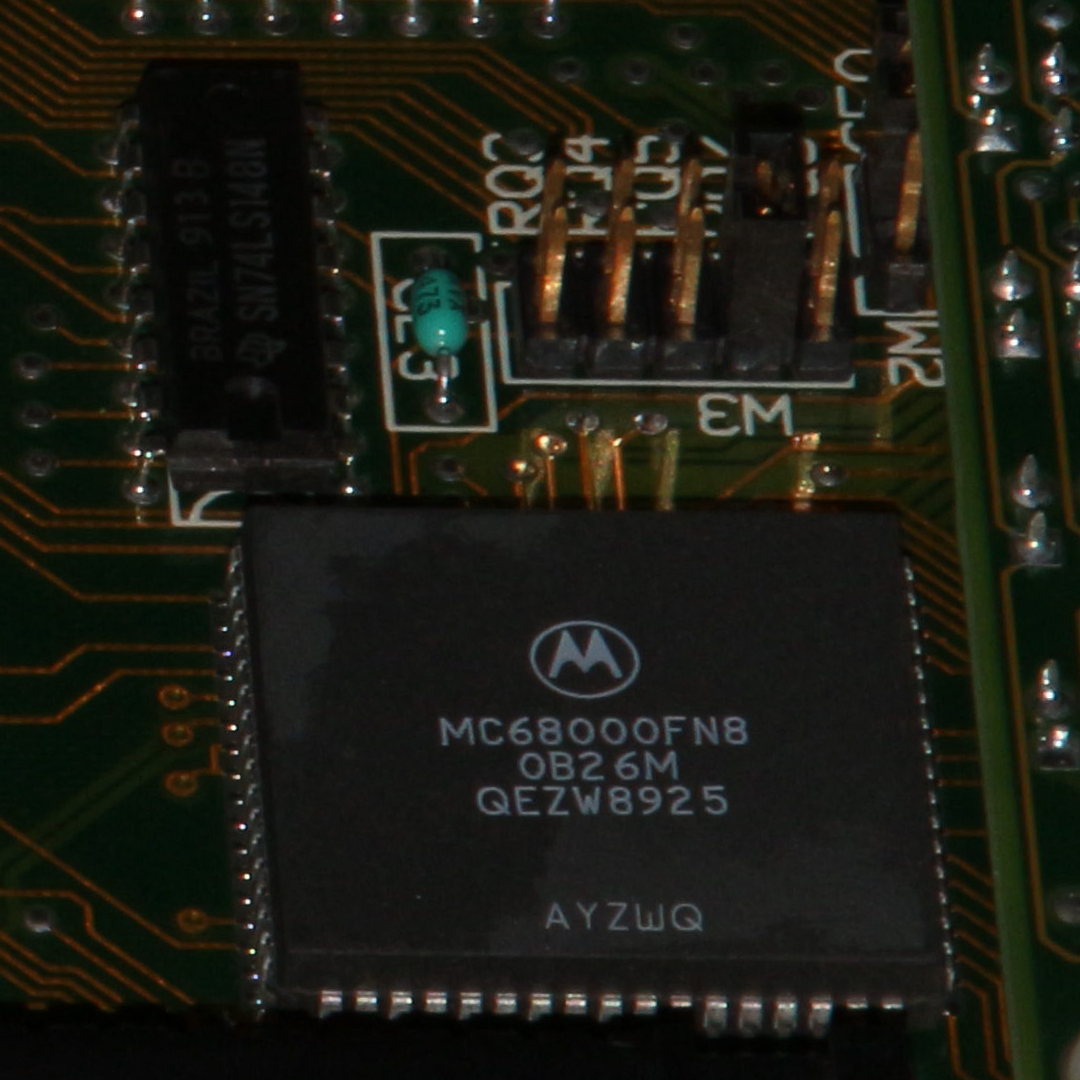

Der HP 82321 Language Processor (aka HP Basic Language Processor, abbr.: HPBLP) lässt sich mit dem Treiber HPBLP.SYS bestiefeln und dann mit \BLP\BASIC.EXE anstarten und aus sich heraus mit der entsprechenden Tastenkombi beenden. Die Oberfläche scheint Rechner der HP9000/300-Serie nachzubilden. Mangels Manual in Kombination mit "Null Ahnung von HP Basic & HP9000-Rechner" kann ich damit erst mal nix anfangen. HPBLP.SYS reagiert allerdings allergisch auf RELOCATE.EXE und schmeißt dann nur eine Fehlermeldung statt zu laden. Somit lässt sich HPBLP.SYS nicht aus dem Arbeitsspeicher < 640 KiB abschieben.

Das der Linux-Kernel 2.2.20-ext3 von der tomsrtbt-Diskette nur mit der Option no387 startet, obwohl ein 80387SX-16 verbaut und per DIP-Schalter eingeschaltet ist, ist ein Kernel-bug. Ein für 386 mit 387 kompilierter Kernel 2.4.33.3 startet durch – die kernel panic kommt erst, wenn der Zugriff auf die HDD mit dem root-fs scheitert, da diese HDD noch gar nicht eingebaut ist. Der Kernel 2.4.33.3 lässt sich entgegen allen Erwartungen mit loadlin 1.6f von dem fossilen MS-DOS 3.30 aus starten. Sinn des Ganzen: Zugriff auf 's LAN. Plan zur Umsetzung: IDE-HDD an IDE-Controller, der als ide1 (I/O 0x0170-0x0177 & 0x0376; IRQ 15) komplett am Mainboard-BIOS vorbei läuft und auch kein eigenes BIOS braucht, weil der direkt vom Linux-Kernel bestiefelt wird.

Arnulf zu Linden

Das Linux wurde installiert. Dafür wurden lediglich Komponenten hinzugefügt, also nichts vom vorherigen Bestand entfernt oder verändert. Die vier noch freien Steckplätze (3× ISA, 1× XT) sind schließlich nicht zur Zierde da. Hinzugefügt wurden:

ISA-Multi-I/O-Controller Kjoken Ideplus V4: 1× IDE, 1×FDC (disabled), 2× RS232 (16450 UARTs), 1× SPP-Parallelport, 1× Gameport
ISA-PnP-NIC 3Com 3C509B: 10Base-2/5/T (2 & 5 disabled), set to "jumperless" (PnP disabled)
IDE-HDD Maxtor 90871U2 samt IDE-Kabel

Das Linux (Slackware 9.0; Kernel 2.4.37.11) wurde von einem anderen 386er geklont und angepasst. Klonen, Kernel backen und ALSA-driver backen erfolgten aus Zeitgründen "cross" auf einem Sockel-Super-7-System (AMD K6-2+ 600; 768 MiB RAM). Linux läuft auf dem 80386SX-16 sehr gemütlich, wobei dank des Koprozessors wenigstens die "math emulation" im Kernel erspart bleibt. Die Console ist brauchbar. X wurde mit nur 8 MiB RAM und 256 KiB VRAM gar nicht erst probiert.

Die HIL-Maus wurde durch eine RS232-Maus (Logitech Pilot Mouse) ersetzt. Dafür gibt es mehrere Gründe:

Mausbestand: 9× RS232 und nur 1× HIL
Im Vergleich zur DE-9-Steckverbindung wirkt die HIL-Steckverbindung, die einer RJ-Steckverbindung ähnelt, recht filigran und entsprechend empfindlich. Im Falle eines Ausfalls ist DE-9 zudem leichter zu ersetzen.
Die HIL-Maus läuft nicht gut, was vor allem am recht steifen Mauskabel (4-pol. flach statt sonst üblich rund) liegen dürfte. Den beiden Mikroschaltern unter den beiden Maustasten sind die Jahre auch schon anzumerken.
Unter DOS ist es wumpe, ob die HIL-Maus oder eine RS232-Maus dran hängt. CTMOUSE.EXE aus FreeDOS 1.4 lässt sich mit HPMM und RELOCATE genauso in den reserved memory abschieben wie der Treiber für die HIL-Maus.
Durch den Einbau des ISA-Multi-I/O-Controller sind drei RS232-Schnittstellen verfügbar. Sowohl CTMOUSE.EXE (DOS) als auch gpm (Linux) erlauben den Betrieb der RS232-Maus an COM3 mit I/O-base 0x3E8 & IRQ 5, womit COM1 & 2 mit Standard I/O & IRQ verfügbar bleiben.
Der HIL-Bus läuft nicht unter Linux. Die dafür nötigen Treiber liegen zwar im kernel source tree, werden von make menuconfig aber nicht angeboten und lassen sich daher auch nicht kompilieren.
Der zwar umfänglichen, aber nicht immer vor Übersichtlichkeit strotzenden Doku zum Vectra lässt sich entnehmen, dass die HIL-Maus nur dann zwingend benötigt wird, wenn auf dem HP 82321 Language Processor ein BASIC-Programm laufen soll, das mit Mausbedienung arbeitet.
Für den Betrieb der Kiste muss nicht jedesmal extra die HIL-Maus hervor gekramt werden. Statt derer kann die RS-232-Maus benutzt werden, die auch an die anderen Museumskisten dran kommt, die mit einer RS232-Maus bedient werden. Das ist zweifelsohne der mit weitem Abstand wichtigste Grund …

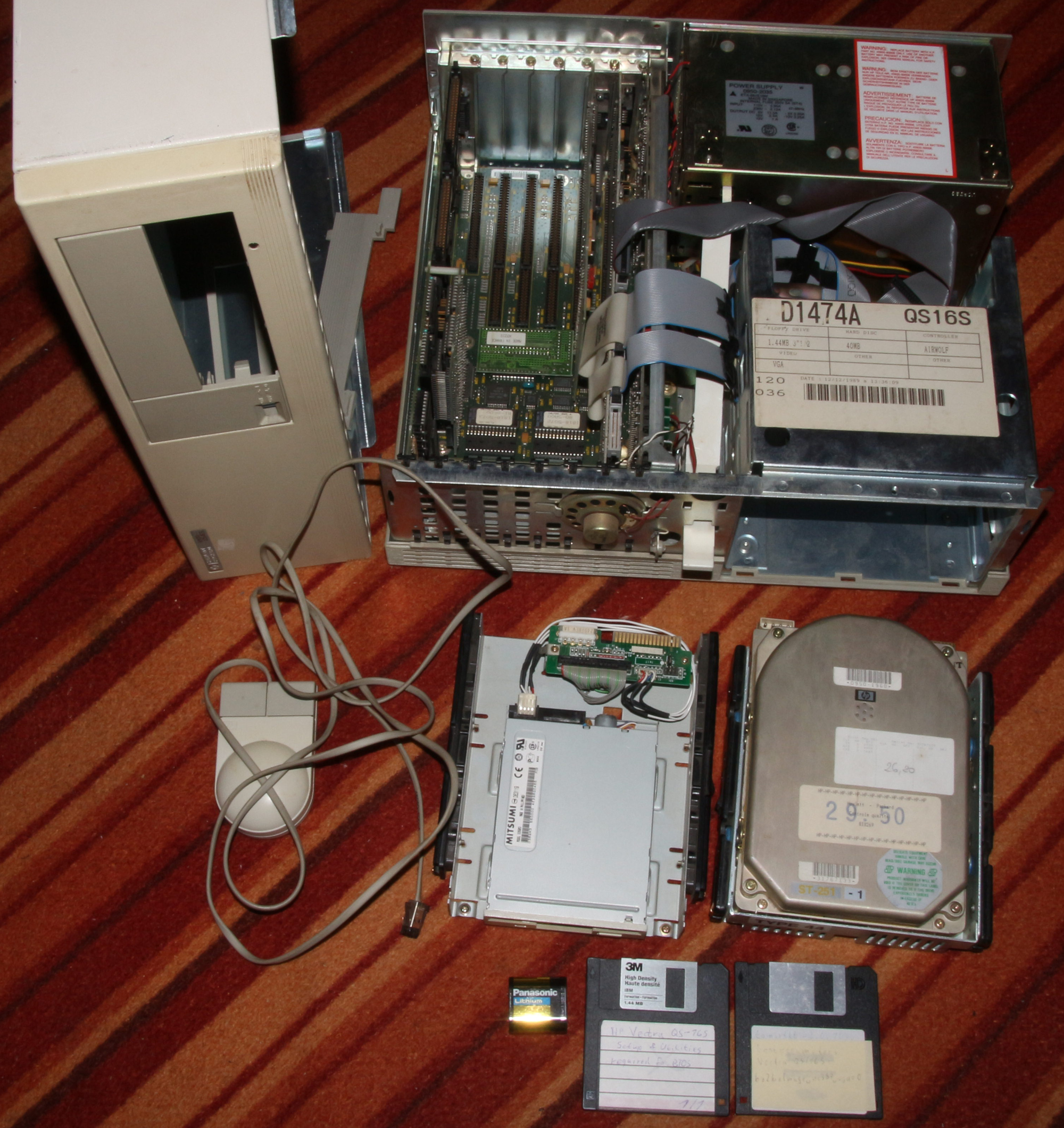

Der aktuelle Zustand der Kiste stellt sich wie folgt da ("original" = im Lieferumfang enthalten oder zeitnah nach Lieferung hinzugefügte "Originalteile" oder Garantieaustausch damals):

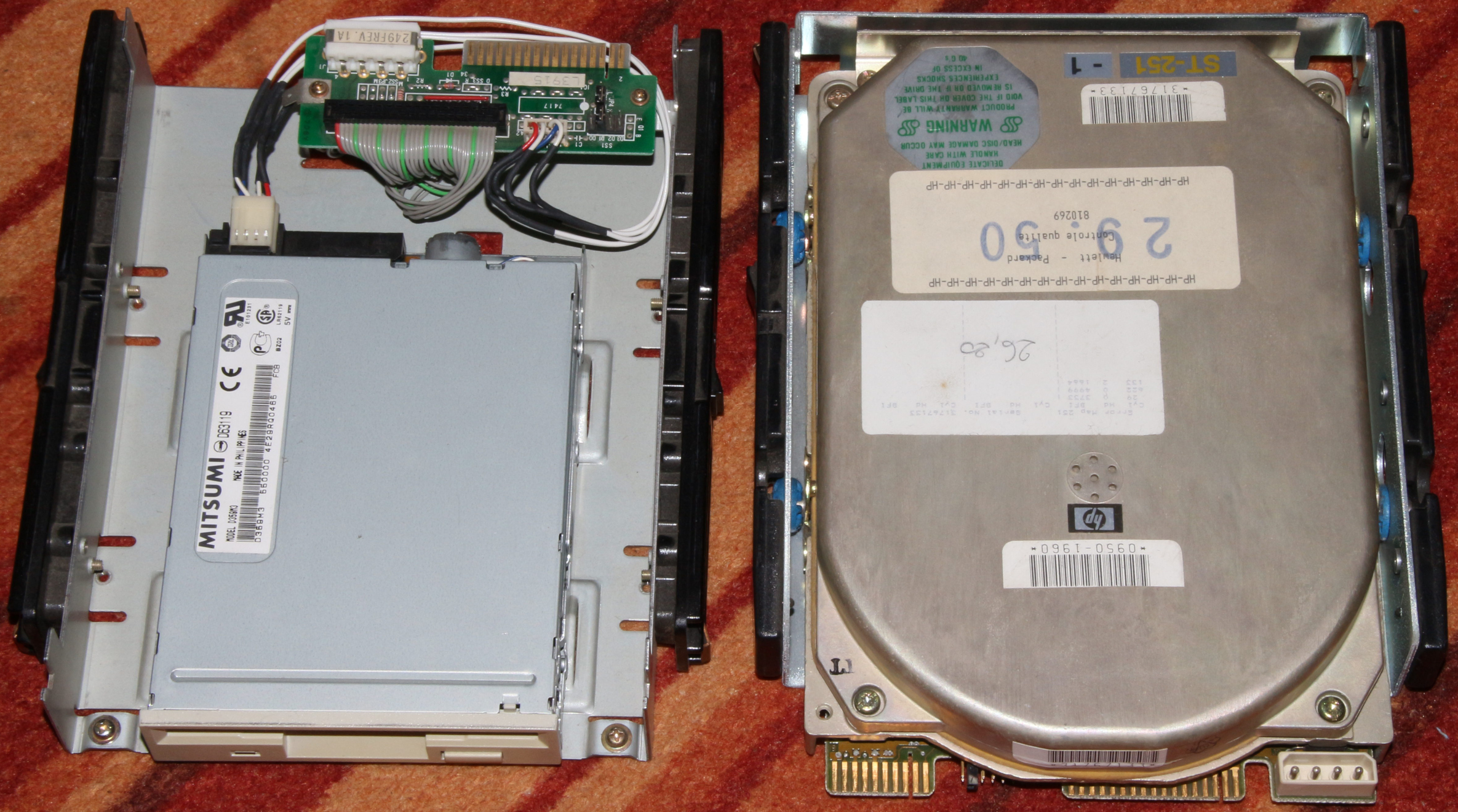

Unlängst hinzugefügt wurden ISA-Multi-I/O-Controller Kjoken Ideplus V4, ISA-PnP-NIC 3Com 3C509B, IDE-HDD Maxtor 90871U2 samt IDE-Kabel und das 3½" 1,44 MB Diskettenlaufwerk samt Floppy-Kabel, wobei das wegen Defektes entfernte 3½" 1,44 MB Diskettenlaufwerk samt Floppy-Kabel auch nicht original war.
Vor langer Zeit hinzugefügt ggf. mit Entfernung ähnlicher Komponenten wurden ein 3½" 1,44 MB Diskettenlaufwerk samt Frontblende und Floppy-Kabel sowie 4× 1 MiB SIMM 70 ns (5 MiB RAM = 4× 256 KiB + 4× 1 MiB → 8 MiB RAM= 8× 1 MiB).
Unklar ist, ob die 4× 1 MiB SIMM, die zusammen mit den 4× 256 KiB SIMM die 5 MiB RAM ergaben, original sind. In der Originalteilliste für den Vectra QS/16S sind auch 4×1 MiB SIMM als mögliche Komponente gelistet.
Der Rest der Kiste dürfte original sein.
