Der "Wie sieht euer Rechner aus ?"-Thread v1.1

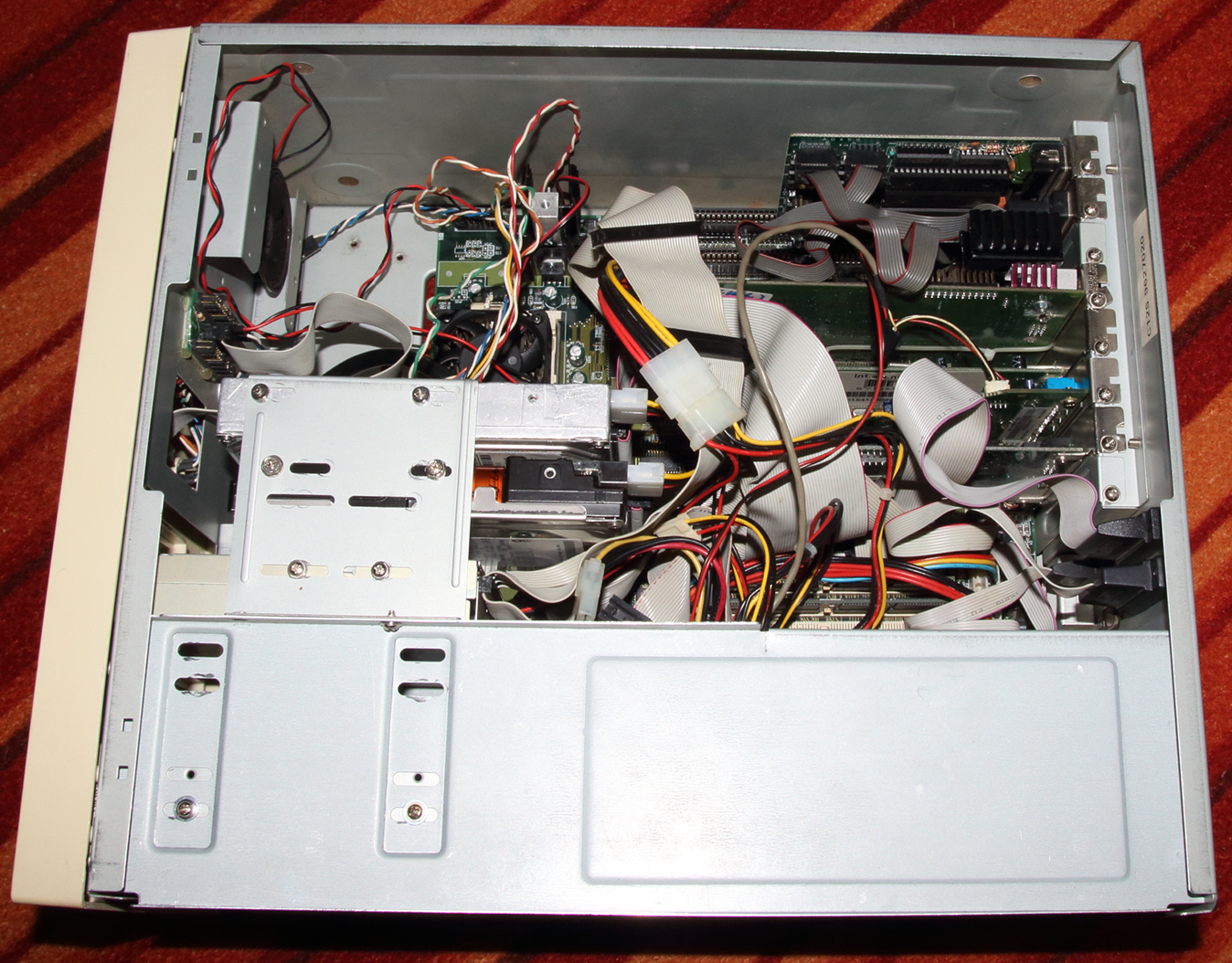

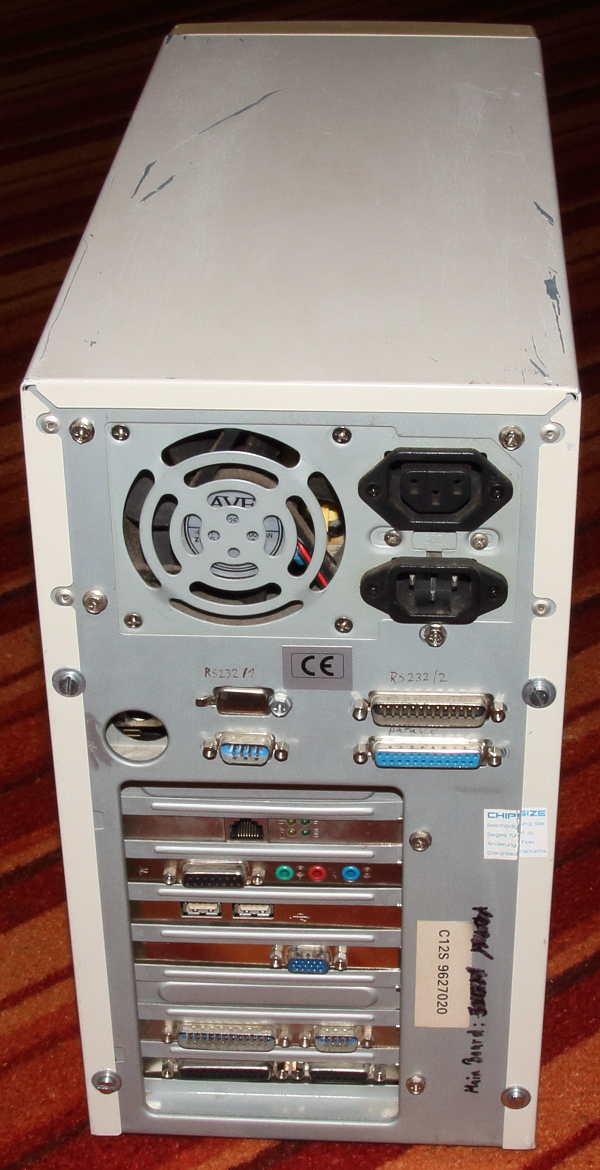

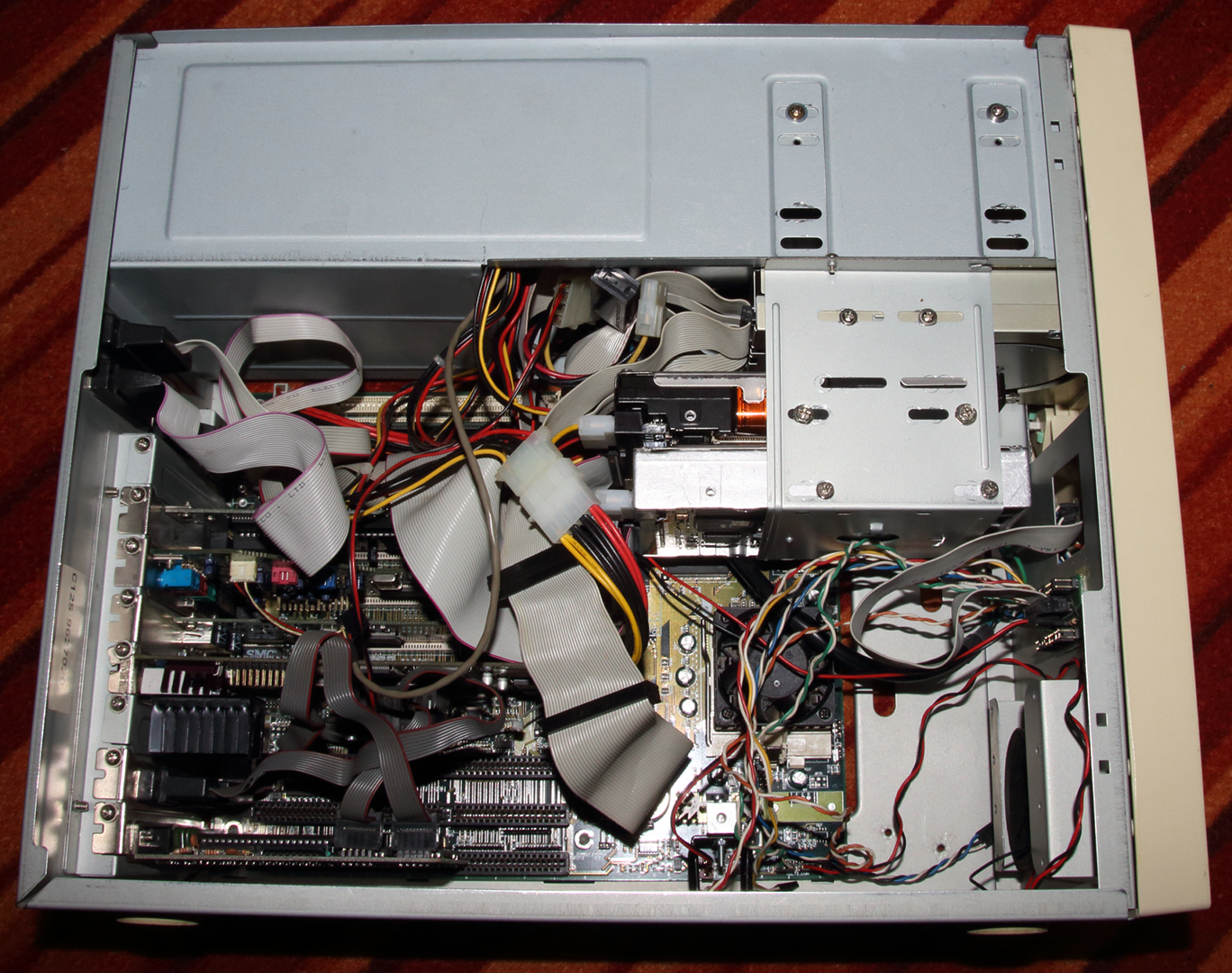

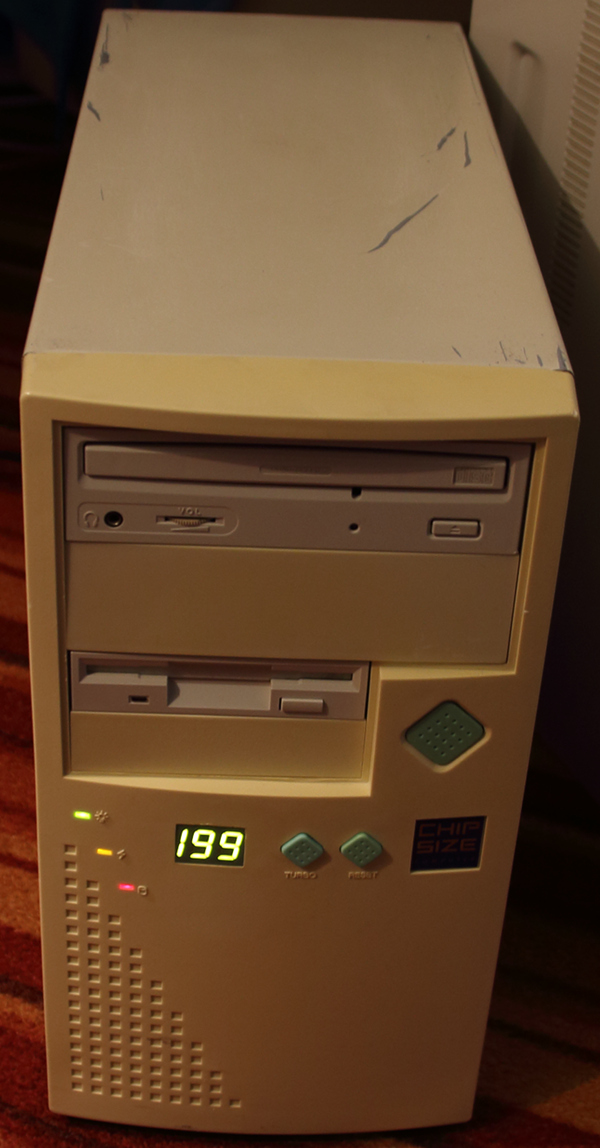

Mal wieder Hardware von anno dunnemals:

• Prozessor: Intel Pentium-S 200 (mit einfachem Sockel-7-Kühlkörper und 50 mm Miefquirl)
• Hauptplatine: AOpen AP5S
• Arbeitsspeicher: 256 MiB = 2× 128 MiB EDO 60 ns
• PCI-Grafikkarte: 3Dfx Voodoo3 2000 (16 MiB; VGA)
• PCI-Karte: USB 1.0 (Via VT6202? – rupfe die nicht nochmal raus)
• PCI-Karte: Aureal Vortex AU8820 (Sound)
• PCI-Karte: Asix AX88140 (100Base-TX)
• legacy-ISA-Karte: 2× RS232 + 1× SPP-Parallelport
• Festplatte: IBM DHEA-38451 (8,4 GB IDE udma2 @ mdma2)
• Festplatte: Maxtor 90871U2 (8,7 GB IDE udma4 @ mdma2)
• CD-ROM-Laufwerk: Mitsumi FX001IDE (4×; pio3 nodma)
• Diskettenlaufwerk: 3½“ 1,44 MB
• AT-Netzteil: 200 W irgendeins
• Gehäuse: AT-Minitower
• Betriebssystem: Slackware 9.1 Kernel 2.4.33.3

Das Brett kann eigentlich 512 MiB RAM aufnehmen, möchte aber 128M×9 organisierte Module, die ich nicht habe. Die beiden 128M×8 organisierten Module funktionieren klaglos, aber die beiden anderen RAM-Slots müssen dann leer bleiben.

Die Kühlkörper für den Prozessorspannungsregler und den Grafikchip sind unterdimensioniert und wurden daher jeweils mit einem zusätzlichen Kühlkörper ergänzt.

Der IDE-Controller ist etwas seltsam.
Auszug aus dmesg:

Uniform Multi-Platform E-IDE driver Revision: 7.00beta4-2.4
ide: Assuming 33MHz system bus speed for PIO modes; override with idebus=xx
SIS5513: IDE controller at PCI slot 00:01.1
SIS5513: chipset revision 7
SIS5513: not 100% native mode: will probe irqs later
SIS5513: SiS551x ATA 16 controller
    ide0: BM-DMA at 0x4000-0x4007, BIOS settings: hda:pio, hdb:pio
SIS5513: simplex device: DMA disabled
ide1: SIS5513 Bus-Master DMA disabled (BIOS)
hda: IBM-DHEA-38451, ATA DISK drive
hdb: Maxtor 90871U2, ATA DISK drive
hdc: FX001DE, ATAPI CD/DVD-ROM drive
ide2: ports already in use, skipping probe
ide0 at 0x1f0-0x1f7,0x3f6 on irq 14
ide1 at 0x170-0x177,0x376 on irq 15
hda: attached ide-disk driver.
hda: 16514064 sectors (8455 MB) w/472KiB Cache, CHS=1027/255/63
hdb: attached ide-disk driver.
hdb: host protected area => 1
hdb: 16992864 sectors (8700 MB) w/512KiB Cache, CHS=1057/255/63
hdc: attached ide-cdrom driver.
hdc: ATAPI 4X CD-ROM drive, 128kB Cache
Uniform CD-ROM driver Revision: 3.12
Partition check:
 hda: hda1 hda2 hda3
 hdb: hdb1

Die beiden HDDs laufen klaglos mit mdma2 am primären IDE-Controller. Am sekundären IDE-Controller dürfen aber keine Laufwerke angeschlossen werden, die DMA unterstützen, da das System sonst nicht stabil läuft. Somit kommen nur IDE-Festplatten mit Kapazitäten in Frage, die man in einer Pentium-S-Kiste nicht haben möchte, das zip100 IDE in der ersten Version (pio0, nodma) oder eben das hier verwendete CD-ROM-Laufwerk Mitsumi FX001IDE (pio3, nodma), das trotz seines hohen Alters CD-R (keine CD-RW) liest.

Um den Gehäusedeckel weiterhin fest schrauben zu können , wurde vor längerer Zeit der "finale Rettungsschnitt" notwendig, also alle Innereien raus und dann in die ausgenudelten UNC-Gewinde M4-Gewinde geschnitten.

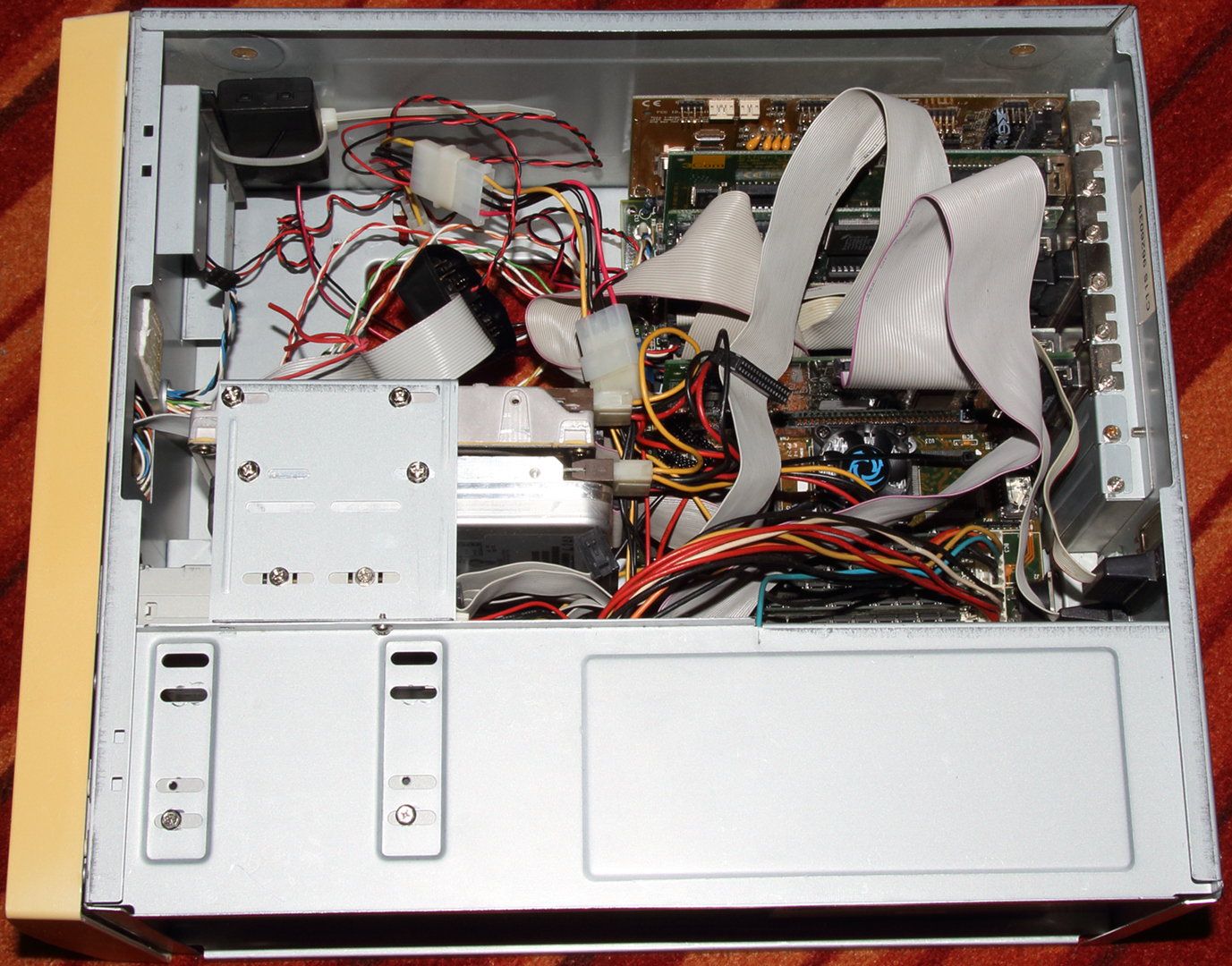

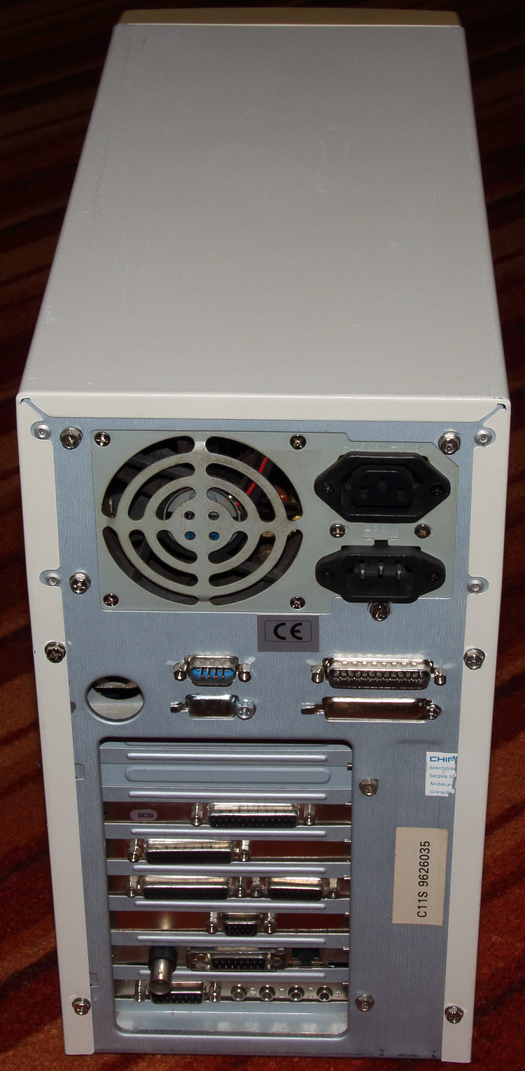

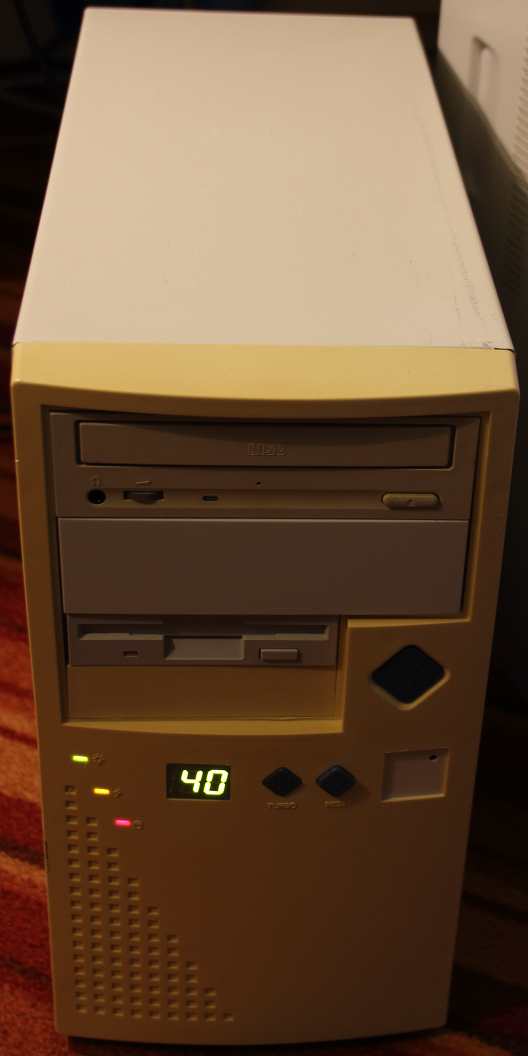

Hardware, nicht mehr ganz aktuell:

• Prozessor: TI486DLC-40 (mit irgendeinem Kühlkörper, von der Northbridge eines toten Bretts genommen, und 40 mm Miefquirl)
• Koprozessor: IIT 4C87DLC-40
• Hauptplatine: Magitronic TK-C491/493/386-4N-DO4
• Arbeitsspeicher: 32 MiB = 8× 4 MiB SIMM 70 ns 4M×9
• ISA-Grafikkarte: Trident TVGA8900C (1 MiB; VGA)
• ISA-Karte (PnP): Creative Labs Vibra16C (Sound)
• ISA-Karte (jumperless): 3Com 3C509B (10Base-2/5/T)
• ISA-Karte (legacy): Multi-I/O-Controller 1× IDE + 1× FDC + 2× RS232 (16450 UART) + 1× SPP-Parallelport + 1× Gameport (deaktiviert)
• XT-Karte (legacy): 1× SPP-Parallelport
• ISA-Karte (legacy): Adaptec AVA-1505 (SCSI)
• Festplatte: Seagate ST34322A (4,3 GB IDE udma2 @ mdma2)
• Festplatte: Quantum Fireball 2110AT (2,1 GB IDE mdma2)
• CD-ROM-Laufwerk: TEAC CD-532S (32×; Fast SCSI)
• Diskettenlaufwerk: 3½“ 1,44 MB
• AT-Netzteil: 200 W irgendeins
• Gehäuse: AT-Minitower

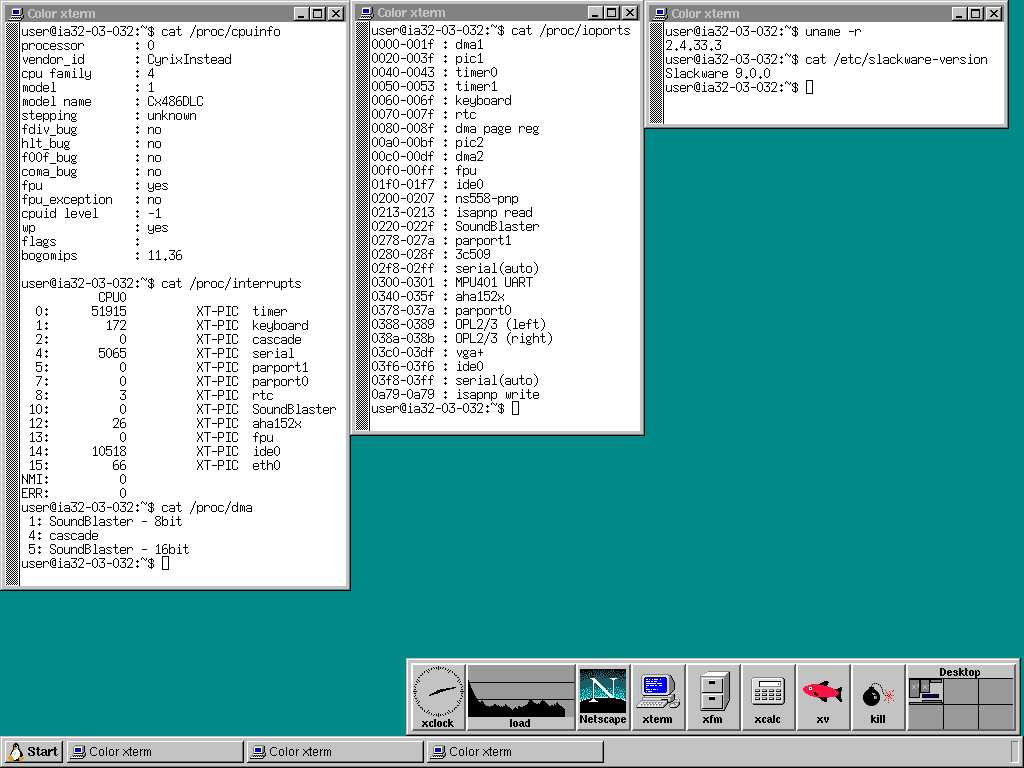

• Betriebssystem: Slackware 9.0 Kernel 2.4.33.3

Der Prozessor TI486DLC-40 (baugleich mit Cyrix Cx486DLC-40) ist eine "Hybrid-CPU", enthält also Teile eines 486ers, aber eben auch noch Teile eines 386ers in einem 386er-Prozessorgehäuse. Für den Koprozessor IIT 4C87DLC-40 gilt Entsprechendes. Für diese Hybrid-CPU muss ein Linux-Kernel für 386er kompiliert werden. Ein für 486er kompilierter Linux-Kernel läuft nicht auf dieser Hybrid-CPU.

4M×8 organisierte SIMM funktionieren auf der Hauptplatine nicht.

Damit die Grafikkarte auf dem vorhandenen Röhrenkübel (iiyama S900MT1) mehr als nur Schwarzweiß anzeigt, muss zwischen VGA-Ausgang der Grafikkarte und dem Röhrenkübel ein Adapter gesteckt werden, der den für die TVGA8900C zu modernen Röhrenkübel (VGA DDC2 connector pinout) mit der Grafikkarte (VGA pinout with monitor ID) verheiratet.

Derzeit mein letzter verbliebener, noch funktionstüchtiger NuBus- und 68k-Macintosh (abgesehen von den 68k-PowerBooks): Apple Macintosh Centris 650. Wieder gangbar gemacht aus Komponenten vom defekten Macintosh IIci und defekten Power Macintosh 7100/66AV:

Drin steckt:

• CPU: Motorola 68040-25
• RAM: 24 MB (8 MB OnBoard + 4x 4 MB 72p-PS/2-SIMM)
• GPU:

  • RasterOps PaintBoard Li (3 MB VRAM, NuBus)
  • OnBoard DJMEMC (512 kB OnBoard VRAM + 2x 256 kB VRAM 68p-PS/2-SIMM)
• FDD: Sony MFD-75W-01G (Apple 3,5" 1,4 MB)
• HDD: Quantum ProDrive LPS 240S (240 MB, SCSI, mit Apple-Firmware)
• ODD: Sony CDU561-25 (2-fach CD-ROM mit Caddy, SCSI)
• OS: Mac OS 7.6.1

Das original verbaute Netzteil war leider kaputt gegangen - nun steckt das vom defekten Power Macintosh 7100/66AV drin. Das optische Laufwerk ist von Werk aus nicht dabei gewesen - habe ich nachgerüstet, weswegen die Blende weniger vergilbt ist als der Rechner selbst. Als zweite Grafikkarte steckte ursprünglich eine Formac ProGraph II.3 drin. Da der Macintosh IIci auch defekt ist und die dort drin verbaute RasterOps PaintBoard Li besser zum Centris passt, hab' ich die flux untereinander getauscht. Ist an sich schon ein hübsches Stück Grafikkarte von 1993 - die 1024x768 bei 24 Bit Farben kann, wenn auch ohne große Hardwarebeschleunigung.

Inzwischen ist der Rechner fertig verkabelt und somit großteils fertig.
ToDo:
-WLAN Karte besorgen und einbauen
-Seitenabdeckung etwas anpassen damit sie draufpasst (+evtl. ein Fenster einbauen? mal schaun..)

Auf jedenfall cool geworden

also die Fotos sind wesentlich besser, aber n Big Tower wo man alles hätte verstecken können wäre cooler gewesen

Zitat von Fuexline

also die Fotos sind wesentlich besser, aber n Big Tower wo man alles hätte verstecken können wäre cooler gewesen

Manche Leute wollen halt die Wasserkühlung sehen. Gibt ja auch richtige Tower-Reservoirs, zumindest damals.

ja du meinst sicher diese fetten externen Dinger die es zu P4 Zeiten gab

ich bin halt mehr der Freund von aufgeräumt

Zitat von Blue

Auf jedenfall cool geworden

thx

dein uploaddienst lahmt und ist daher unnötig
nutz gefälligst imgur

Die ATI würde ich aber raus nehmen. xD

Zitat von Diamant001

Die ATI würde ich aber raus nehmen. xD

@Pentium-II-Kiste:

Wieso das denn?

Klar kann da auch eine nvidia GeForce FX 5200 rein, um DVI-D zu haben und die Grafikarte nicht als Flaschenhals im System zu haben, aber wenn er mit VGA und der Grafikleistung zufrieden ist, spricht nix gegen die Ati.

Ich würde der Kiste aber noch eine 100Base-TX-Karte spendieren, wobei eine mit RTL8139D-Chip¹ reichen sollte – und natürlich kämen da noch mindestens weitere 256 MiB RAM = 2× 128 MiB PC-133 rein.

¹ Sje: Für Porto kannst Du eine von mir bekommen.

Ich hätte eine GeForce2 MX 400 reingleiten lassen.

Bei 98SE hätte ich auch noch die 512MB voll gemacht, wer kann, der kann. xD

Bis auf den RAM haut es dann aber noch hin.
